Выполнение примыканий

Предыдущая глава|Оглавление|Следующая глава

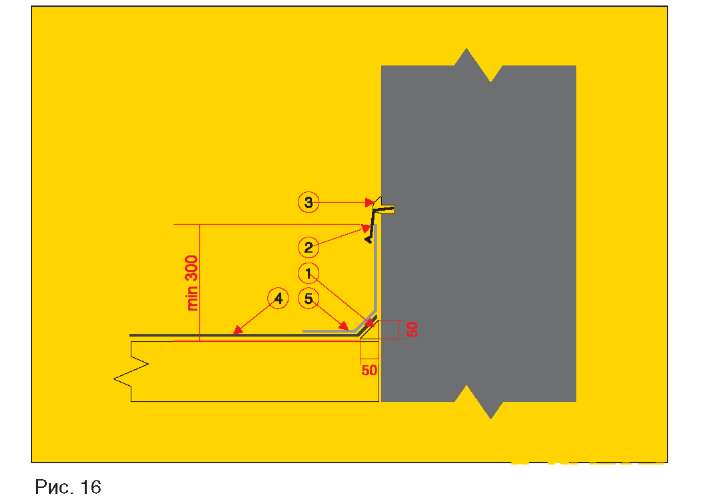

В местах стыков ската кровли со стенами набивается треугольная рейка (1), на которую заводится рядовая черепица (4). В качестве треугольной рейки может быть использован деревянный брус 50x50 мм, рас­пущенный по диагонали, либо обычный деревянный плинтус (1). Если поверхность вертикальной стены кирпичная, то предварительно ее необходимо ошту­катурить и опраймировать. Поверх рядовой черепицы монтируются полосы ендовного ковра ТехноНИКОЛЬ (5) шириной не менее 500 мм с проклейкой битум­ной мастикой ФИКСЕР (мастика наносится на всю тыльную поверхность выкройки ендовного ковра). На стену полоса заводится не менее чем на 300 мм, а в климатических зонах с повышенными снеговыми нагрузками эта величина может быть дополнительно увеличена. Верхняя часть примыкания закрывается металлическим фартуком (2) с заводкой в штрабу, который закрепляется механически и герметизиру­ется силиконовым, тиоколовым или полиуретановым герметиком (3).

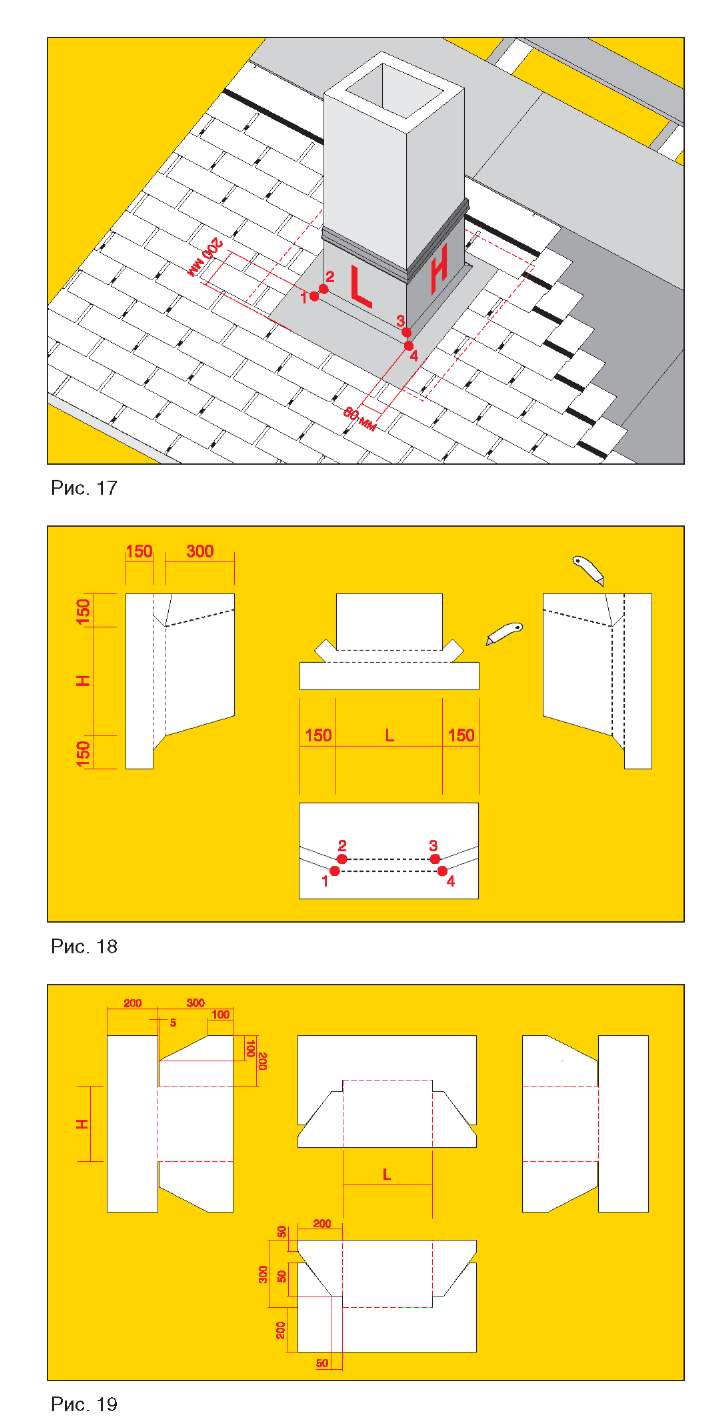

Для герметизации дымовых и вентиляционных труб делают выкройку либо из ендовного ковра (рис. 18), либо из металла с антикоррозийным пок­рытием (рис.19). Полученные выкройки сгибаются или надрезаются в определенных местах.
Способ монтажа показан на рис. 17. Первоначаль­но монтируется лицевая выкройка с заводом на ря­довую черепицу. Затем монтируется левая и правая, которые заводятся под черепицу. В последнюю оче­редь монтируется тыльная выкройка. При монтаже необходимо соблюдать принцип каскадности воды. Слева, справа и с тыльной стороны необходимо вы­полнить желоб шириной 8 см. Места сопряжения ря­довой черепицы следует проклеить битумной масти­кой ФИКСЕР в местах отсутствия самоклеющегося слоя на величину 10 см и отрезать уголки для отбоя воды.

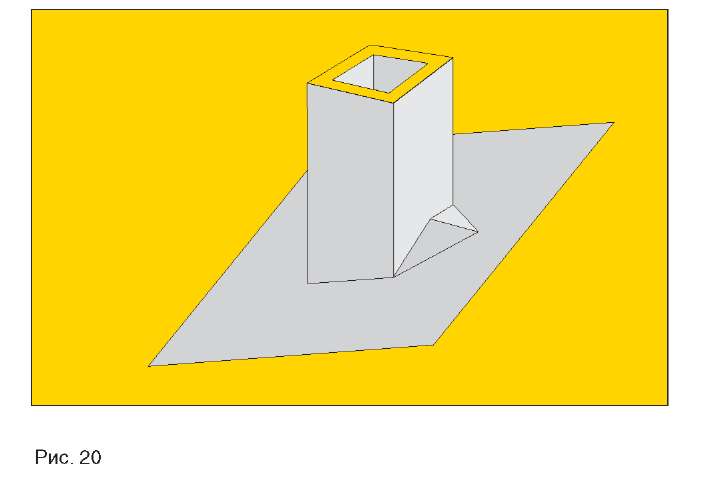

Для предотвращения скапливания снега за дымо­выми и вентиляционными трубами, если их сечение превышает 500x500 мм и они расположены поперек ската, рекомендуется устанавливать разжелобок (рис. 20).

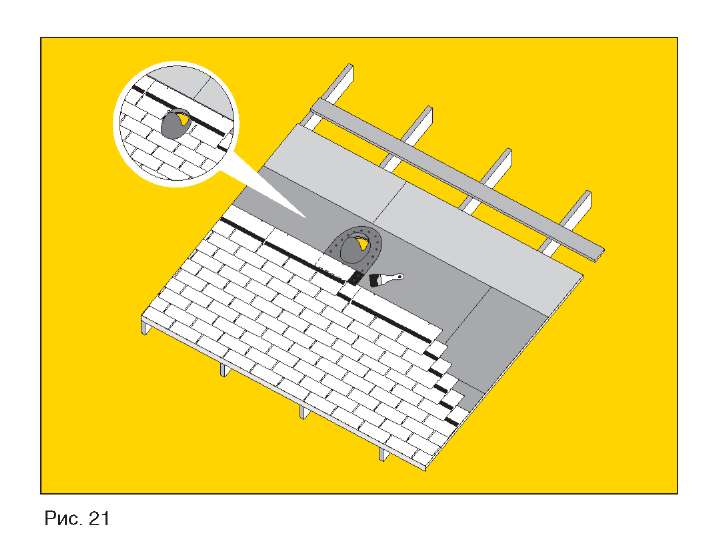

Герметизация нижних частей кровельных прохо­док (юбки), антенн, труб коммуникаций осуществля­ется с помощью специальных проходных элементов для шингласа (рис. 21).



Проходные элементы фиксируются гвоздевыми соединениями. Ряды гонтов укладываются на про­ходку, обрезаются и приклеиваются к фланцу битум­ной мастикой ФИКСЕР. Далее на проходной элемент монтируется необходимый кровельный выход.
